Замена шестеренки в зеркале Мазда 6

Замена шестеренки в зеркале Мазда 6 Ошибки и ремонт автомобилей

Замена шестерни в зеркале заднего вида

Вам понадобятся: фен, головка на 10 или гаечный ключ (можно храповик), плоскогубцы (25), прямые и крестовые отвертки, набор лезвий с крыльями для работы с внутренней частью, смазка (я взял это от тормозной системы)

Замена шестерни в зеркале заднего вида

Приступим к анализу

Замена шестерни в зеркале заднего вида

1. Откиньте ручку открывания двери и выньте пластиковую планку, под ней вы найдете винт

Замена шестерни в зеркале заднего вида

Видео:Mazda CX 5, Mazda 6, Mazda 3 - Замена привода складывания зеркала заднего вида | Сергей ШтыфанСкачать

Mazda CX 5, Mazda 6, Mazda 3 - Замена привода складывания зеркала заднего вида | Сергей Штыфан

2. Вытащите резиновый коврик в подлокотнике, под ним будет 2 винта

Замена шестерни в зеркале заднего вида

3. Откручиваем оба винта

4. Затем начните натягивать обшивку двери, особой разницы с чего начать нет, но попробуйте потянуть аккуратно (упирайтесь в хлипкие пластиковые фиксаторы, пару точно сломаете)

5. Отсоедините тросы от электрического стеклоподъемника и управления зеркалом

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Видео:Ремонт привода складывания зеркал Mazda 3, 6, CX-3, CX-5, CX-7Скачать

Ремонт привода складывания зеркал Mazda 3, 6, CX-3, CX-5, CX-7

Далее мы сосредоточимся на разводке зеркала

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Вытаскиваем из микросхемы, зацепляем белую пластиковую крышку в двух местах, где есть стрелки, и снимаем.

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Заглянем в дверь изнутри, просунем руку в отверстие динамика и возьмем наш жгут с проводами наверх.

Когда пластиковая крышка снята, открутите три 10 болта, удерживающих зеркало. Снимаем зеркало с корпуса и отвозим в место, где будем проводить ремонт

Видео:Ремонт бокового складывания зеркала Mazda 6, GJ - 2013Скачать

Ремонт бокового складывания зеркала Mazda 6, GJ - 2013

1. Зеркало греем феном, я буквально пару минут грел, может даже минуту. Далее согласно скриншотам поднимаем зеркало со стороны водителя пальцами и помещая большой палец в центр, отламываем его от опор

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Удалить жевательную резинку

Замена шестерни в зеркале заднего вида

Далее нам нужно снять пластик (просто разложите, он легко снимается)
Замена шестерни в зеркале заднего вида

Далее перейдем к детали сборки зеркала, нам нужно открутить 3 «torx» T25

Видео:MAZDA ЗЕРКАЛО БОКОВОГО ВИДА ПЕРЕСТАЛО СКЛАДЫВАЕТСЯ. РЕМОНТ. ЗАМЕНА ШЕСТЕРЕНКИ ЗЕРКАЛА БОКОВОГО ВИДАСкачать

MAZDA ЗЕРКАЛО БОКОВОГО ВИДА ПЕРЕСТАЛО СКЛАДЫВАЕТСЯ. РЕМОНТ. ЗАМЕНА ШЕСТЕРЕНКИ ЗЕРКАЛА БОКОВОГО ВИДА

Замена шестерни в зеркале заднего вида

Тянем на себя силуминовую основу, она оторвется вместе с пластиковой деталью и перед нами будут еще 2 винта (крестик)

Замена шестерни в зеркале заднего вида

Откручиваем болты (3 шт.), Вытаскиваем сердечник зеркала

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

Теперь вам нужно снять защитную крышку, где находится плата с мотором и наша шестерня, вам нужно сложить 5 «замков», по 2 с каждой стороны и 1 по краю

Замена шестерни в зеркале заднего вида

Видео:Разбор бокового зеркала Mazda 6 gj рестайлинг 2015 гСкачать

Разбор бокового зеркала Mazda 6 gj рестайлинг 2015 г

Замена шестерни в зеркале заднего вида

Замена шестерни в зеркале заднего вида

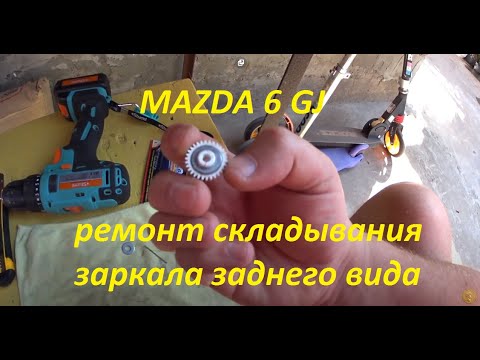

Чтобы получить шестерню, снимаем кольцо с пружиной, все вытаскиваем оттуда, заменяем старую смазку, если плохая. Добавил туда смазку для антискрипных колодок, думаю хуже не будет.

 ОЧЕНЬ ВАЖНО, ставим все детали на место: новая шестерня и валы, забитая смазка. Теперь перед установкой пружины прикрутите снизу дюралюминиевое основание зеркала и установите наше оборудование в нужное положение, чтобы при установке зеркала оно было в открытом положении.

Замена шестерни в зеркале заднего вида

Поставил пружину, вдавив ее с двух сторон двумя плоскими отвертками на металлическое кольцо

Замена шестерни в зеркале заднего вида

Убедитесь, что канавки на металлических кольцах совпадают.

Видео:Зеркало на Mazda 6 GJ не двигается! Как исправить проблему за 30 минут - Можно сделать своими рукамиСкачать

Зеркало на Mazda 6 GJ не двигается! Как исправить проблему за 30 минут - Можно сделать своими руками

Замена шестерни в зеркале заднего вида

Также обязательно обратите внимание на серую «заглушку», через которую идут провода питания к плате, можно немного загерметизировать, но учтите, что в случае повторного анализа провода нужно двигать, не надо слишком усердный.

Замена шестерни в зеркале заднего вида

Собирается все обратно на порядок быстрее, оставшиеся фиксаторы в металле двери вынимаем специальными ножами, вставляем в обшивку, потом защелкиваем обшивку. Не забудьте перекинуть стропу с проводами, чтобы она не мешала опусканию стекла.

Материал предоставлен Artem159ru
