Замена АКПП Мазда 626 1991-1998

7.2.9. Снятие и установка АКПП

Расположение болтов шестерни и двигателя (4-цилиндровые модели 1993 года с коробкой передач 4EAT / GF4A-EL)

Разборка и повторная сборка АКПП Mazda 626

Расположение болтов шестерни и двигателя (6-цилиндровые модели 1993 года и более поздние модели с трансмиссией 4EAT / GF4A-EL)

Расположение болтов шестерни и двигателя (4-цилиндровые модели 1994 года и более поздние модели с трансмиссией 4EAT / GF4A-EL)

Снять со счета

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод аккумуляторной батареи. Снимите аккумулятор и его кронштейн.
2. Снимите воздухозаборник и воздушный фильтр.
3. Снимите стартер.
4. Отсоедините провод массы коробки передач и снимите датчик коробки передач.
5. Отсоедините проводку трансмиссии от крышки трансмиссии.
6. Отсоедините трос рычага переключения передач от коробки передач.
7. Отсоедините провод датчика скорости автомобиля.
8. Отсоедините шланги охладителя трансмиссионной жидкости от трансмиссии.
	9. Поднимите и закрепите переднюю часть автомобиля. Закрепите двигатель на проставке, расположенной над моторным отсеком.
	10. Отверните верхние болты крепления коробки передач к двигателю (стрелки).
11. Отсоедините кронштейн топливного фильтра и сдвиньте фильтр в сторону.
12. Снимите левую подушку двигателя.
13. Снимите передние колеса.
14. Слейте трансмиссионное масло.
15. На четырехцилиндровых двигателях снимите опорный кронштейн впускного коллектора.
16. Для шестицилиндровых двигателей снимите выхлопную систему.
17. Отсоедините промежуточный вал от коробки передач.
18. Снимите приводные валы и промежуточный вал.
19. Вставьте специальные втулки или заглушки в отверстия приводных валов.
	20. Снимите защитные экраны. Снимите поперечину трансмиссии, отвернув болты (стрелки).
21. На шестицилиндровых двигателях отсоедините провода левого и правого кислородного датчика.
	22. Выкрутите шесть болтов, открутите две гайки и снимите опору коробки передач (A — болты крепления двигателя к опоре; B — болты крепления опоры к кузову; C — болты крепления коробки передач к опоре).

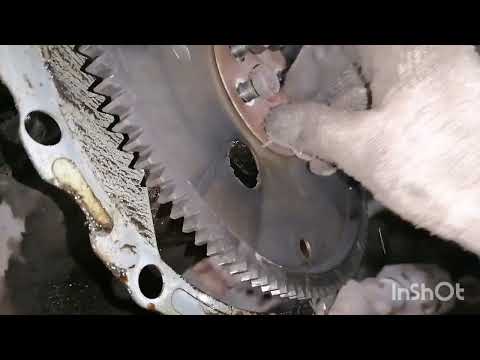

23. Снимите гайки гидротрансформатора.
24. Установите домкрат под коробку передач.
25. Снимите опору трансмиссии и опорный кронштейн.
26. Снимите оставшиеся болты привода и двигателя.
27. Отсоедините трансмиссию от двигателя и опустите на домкрат.

Установка

Установка коробки передач производится в порядке, обратном снятию.
