12.17. Замена лампочек

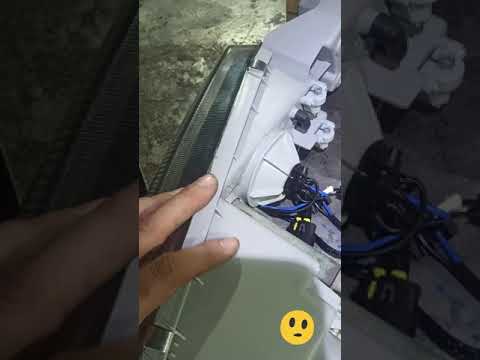

Передние указатели поворота / габаритные огни
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. На моделях Ford Probe снимите крепежные винты и согните край вставки колесной арки, чтобы получить доступ к лампе. |  | 2. На моделях Ford Probe поверните против часовой стрелки и снимите указатель поворота (A) и патрон габаритного огня (B). | | 3. На моделях Mazda отверните стопорный болт (обозначен стрелкой) и снимите указатель поворота. Поверните патрон лампы и снимите его с фары. | | 4. Заменить лампочку. | | 5. Установка производится в порядке, обратном снятию. |
|
Задние поворотники, стоп-сигналы и габаритные огни
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте крышку багажника / заднюю дверь. | | | | 2. На моделях Probe открутите верхний крепежный винт (фото слева) и снимите оптический блок (фото справа). | | 3. На моделях Mazda опустите панель обивки и снимите крепежные винты патрона лампы. | | 4. Поверните розетку против часовой стрелки и снимите ее. Заменить лампочку. | | 5. Установка производится в порядке, обратном снятию. |
|
Верхний стоп-сигнал
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте дверь задка / крышку багажника. | | 2. На моделях Probe снимите боковые панели обшивки, затем снимите пластиковый штифт (стрелка) и снимите центральную панель. | | 3. Снимаем патроны с лампочками (указаны стрелками) | | 4. На моделях Mazda отожмите пластиковый язычок (стрелка) и снимите крышку фонаря. | | 5. Снимите заглушку и замените лампочку. | | 6. Установка производится в порядке, обратном снятию. |
|

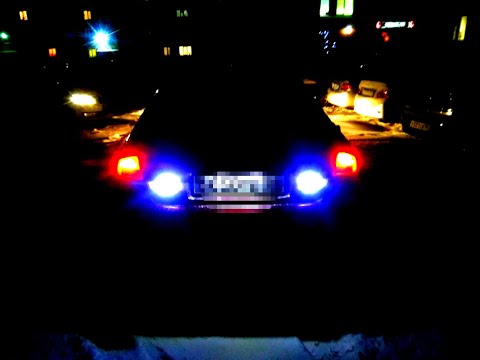

Лампы номерного знака
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите две фары подсветки номерного знака. | | 2. Заменить лампочки. |
|
Внутренние лампы
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите диффузоры, чтобы получить доступ к лампам (обозначены стрелками). | | 2. Снимите диффузор, чтобы получить доступ к лампе (стрелка). | | 3. Открутите крепежный винт (обозначен стрелкой) и снимите диффузор. | | 4. Снимите диффузор. | | 5. Заменить лампочки. |
|

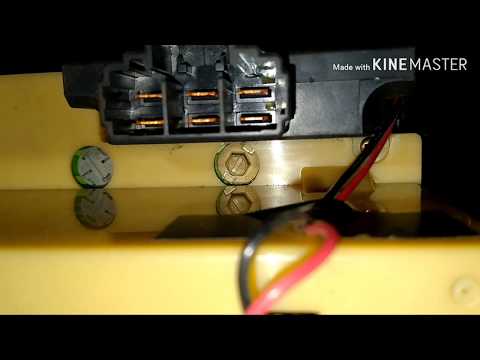

Лампы на приборной панели
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите приборную панель. | | 2. Поверните розетку против часовой стрелки и снимите ее с приборной панели. | | 3. Заменить лампочку. | | 4. Установка производится в порядке, обратном снятию. |
|
