Замена подвесного подшипника Мазда 3 БК

Замена подвесного подшипника Мазда 3 БК Ошибки и ремонт автомобилей

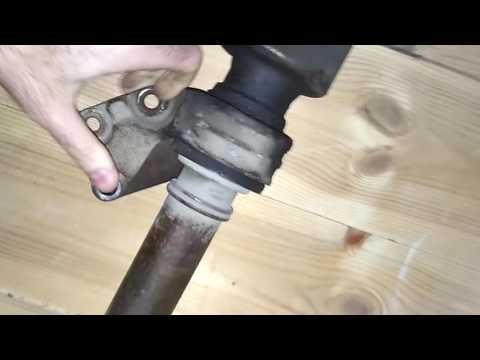

Видео:Замена подвесного полуоси / устранение люфта обоймы подшипника Mazda 3 1.6Скачать

Замена подвесного полуоси / устранение люфта обоймы подшипника Mazda 3 1.6

Замена подвесного подшипника Мазда 3 1.6-2.0 своими руками

Замена подвесного подшипника Мазда 3 БК

На автомобиле Mazda 3 внешний подшипник представляет собой опору, расположенную на стыке промежуточного вала и правого карданного вала. Опора обеспечивает необходимую жесткость конструкции, фиксируя деревья без сбоев.

Поскольку из-за смещенного положения КПП длины правого карданного вала недостаточно, конструктор на заводе предусмотрел дополнительный соединительный вал и промежуточный подшипник Mazda 3 (аналогичная конструкция планируется для Ford Focus 2).

Замена подвесного подшипника Мазда 3 БК

В данной статье подробно рассказывается о том, как производится замена наружного подшипника Mazda 3 1.6-2.0. С этой проблемой сталкиваются многие автовладельцы, и при такой небольшой поломке не рекомендуется оплачивать дорогостоящий автосервис. Следуя инструкции с фото- и видеоподдержкой, вы сможете провести замену самостоятельно в своем гараже.

Кроме того, в материале представлена ​​информация по выбору подвесного правостороннего подшипника Mazda 3 (цена, производители, номенклатура).

Видео:Замена подшипника привода мазда 3Скачать

Замена подшипника привода мазда 3

Как проверить подвесной подшипник правого привода Мазда 3 и где он расположен

Неисправности подвесного подшипника Мазда 3 1.6-2.0 проявляются повышенным шумом, а иногда и стуком с правой стороны, возле коробки передач. Для выявления неправильной работы агрегата необходимо определить промежуточный вал и проверить наличие зазоров (радиальных и осевых).

Это демонстрируется на видео, и в случае выхода из строя Mazda 3 требуется немедленная замена подвесного подшипника правого привода.

Зазор подшипника сопрягаемого вала:

Пример плохого зазора в шарикоподшипнике:

Один источник

Видео:Mazda 3 замена подвесного подшипника, получится или нетСкачать

Mazda 3 замена подвесного подшипника, получится или нет

Свершилось… Замена подшипника промвала и болт в правый внутренний шрус!

Замена подвесного подшипника Мазда 3 БК

Всем хорошего выходного дня, давно замечен люфт правого внутреннего ШРУСа на валу. Еще подумал, что вибрация по кузову от этого… Но после замены правой подушки вибрация заметно уменьшилась не полностью, еще оставалась какая-то дрожь, когда при запуске было решено возобновить агрегат .. Потом Следуй инструкциям…
Передние колеса снимаются для их замены или для замены…

Замена подвесного подшипника Мазда 3 БК

Замена подвесного подшипника Мазда 3 БК

Единственное: открутил еще два болта крепления большого сайлентблока переднего рычага, чтобы шар выходил плавно.

Замена подвесного подшипника Мазда 3 БК

И так, если сначала вы не сливали масло с КПП, то нужно подготовиться самостоятельно, потому что при снятии шайбы она заработает????????????
Решил воспользоваться инструкцией от nesix и SergRusskiy, большое спасибо (www.drive2.ru/l/552510091589320727/) и SergRusskiy (www.drive2.ru/l/530469556376831634/) Еще купил VVF.

Замена подвесного подшипника Мазда 3 БК

Замена подвесного подшипника Мазда 3 БК

После снятия промывочного подшипника было замечено, что он стоит не плотно, поэтому потребовалось время и он прикрутил седло, а сам подшипник поставил + на VVF.

Замена подвесного подшипника Мазда 3 БК

Замена подвесного подшипника Мазда 3 БК

Заодно поменял сальники подшипников (пыльники) на новые…

Замена подвесного подшипника Мазда 3 БК

Далее берем ШРУС, снимаем со ствола большой и малый хомут, отводим в сторону и видим

Замена подвесного подшипника Мазда 3 БК

Что стопорные отверстия мешают выходу шариков. Берем фрезу и шлифуем 3 штуки, так как шарики не хотят выходить ни в какую

Замена подвесного подшипника Мазда 3 БК

Очистим и промоем весь жир и посмотрим

Замена подвесного подшипника Мазда 3 БК

Потом начинаешь искать токаря, я подскажу еще одну идею, никто не хочет ходить по 3 человека, то работы много, то метчика нет. Нашел один, цена грит 3500, на улице застрял, а что делать осталось

Читайте также: Система подготовки воздуха для компрессора своими руками

Замена подвесного подшипника Мазда 3 БК

Зернистость, померял хорошо, резьба на болте 1.5 тоже сделал пробу в стакане)
В общем, промвал уже собрал дома

Замена подвесного подшипника Мазда 3 БК

Болт был установлен на красный ABRO, а шлиц — на Loctite. Еще он оставил уплотнительное кольцо и дал ему высохнуть на ночь…
На следующий день забил половину масленки в дно стакана и начал монтировать ШРУС, а последний шар никуда не засунул, вот и все, разбросав все шарики и чуть не потеряв один, испугался вырезали и вырезали еще две заглушки, результат получился хороший, ну так давайте сердечник и сбросим ограничители .. ой, а сверху сепаратора и шариков выдавили остаток трубки со смазкой, поставили ствол, установили зажимы. Багажник не изменился, он до сих пор в приличном состоянии и монтируем его в обратном порядке и не забываем долить масло в коробку передач
В итоге: игра устранена, но вибрация осталась… Нижняя подушка еще не поменяла, она лила, Китай видимо, думаю надо поменять, может не такой силы? Так же с правой стороны у меня срезан пластиковый кожух на компрессоре кондея, может из-за него защита и хрипы? Ехать без защит все равно придется, но осторожно… Или звони на диагностику… Вот такие мысли… Кто дочитал — мальчик хороший! Если есть совет, то всегда прошу, если что-то не так делали, тоже говори
На сегодня все, все самое лучшее

Один источник

Видео:Как заменить подвесной подшипник Форд Фокус 2 , Мазда 3, Вольво S40.Скачать

Как заменить подвесной подшипник Форд Фокус 2 , Мазда 3, Вольво S40.

MrPodshipnik

Замена подшипников, ремонт

Введите марку или размер (например: 8 * 22 * ​​7) продукта и страну продажи

Новые инструкции

Меняем подшипник КПП промежуточного вала в автомобиле Мазда 3 самостоятельно

У многих автолюбителей часто возникает проблема, как заменить подвесной подшипник. В сервисных центрах при такой небольшой поломке довольно дорого.

Как заменить подшипник коробки передач в промежуточном валу самостоятельно, в своем гараже?

Назначение коробки передач знают даже водители с минимальным опытом вождения. Его задача — обеспечить наиболее оптимальный крутящий момент.

Редуктор состоит из следующих валов: первичного (так называемого главного), вторичного (ведомый) и промежуточного. Входной вал передает крутящий момент двигателя через маховик. Выходной вал предназначен для передачи этой энергии на карданный вал автомобиля.

Между входным и выходным валами нет жесткой связи. Соединение — промежуточный вал. Вот почему это так и было названо.

Видео:ГУЛ ПРИ ЕЗДЕ КОТОРЫЙ МЕНЯЕТСЯ ОТ НАГРУЗКИ | ЗАМЕНА ПОДШИПНИКА ОПОРНОГО (ПОДВЕСНОГО) ПРАВОГО ПРИВОДАСкачать

ГУЛ ПРИ ЕЗДЕ КОТОРЫЙ МЕНЯЕТСЯ ОТ НАГРУЗКИ | ЗАМЕНА ПОДШИПНИКА ОПОРНОГО (ПОДВЕСНОГО) ПРАВОГО ПРИВОДА

Где располагается подвесной подшипник в Мазде 3 и как его проверить

Подшипник, расположенный в точках пересечения промежуточного вала и правого карданного вала, является подшипником. Это основание устанавливает необходимую жесткость таких конструкций. Также закрепите дерево, чтобы оно не стукнуло.

См. Также: Плотный сальник вала компрессора кондиционера

Правый приводной вал из-за переключения коробки передач имеет укороченную длину. Завод, производящий эти детали, использовал соединительный вал с промежуточным подшипником в автомобиле MAZDA 3. Такая штука есть и в Ford Focus.

В этом посте мы подробно объясним, как заменить подвесной подшипник. Если вы будете следовать всем подробным инструкциям по замене неисправной детали, вы легко и без проблем сможете провести такой ремонт своего автомобиля, не прибегая к услугам профессионалов.

Если вы начали слышать сильный шум или стук с правой стороны автомобиля рядом с коробкой передач, скорее всего, неисправен внешний подшипник. В этом случае необходимо определить, где находится промежуточный вал, чтобы проверить, есть ли радиальный или осевой люфт. Это означает, что узел неисправен.

Если вы выявили такие проблемы в коробке передач своего автомобиля MAZDA 3, вам необходимо будет заменить подвесной подшипник в правой направляющей.

Чтобы четко понять положение подшипника в промежуточном валу, внимательно ознакомьтесь с первым фото в конце этой статьи.

Как только сборка будет осмотрена, вы сможете разобрать ее и заменить промежуточный подшипник, рулевую тягу и рычаг необходимо открутить. Также снимаются гайка ступицы, шариковый подшипник и болт кронштейна соединительного вала.

Чтобы произвести такой ремонт, вам потребуются инструменты.

Вы должны использовать:

— обычный набор ключей и головок;

— по возможности — съемник для снятия вала с КПП;

— еще один стриппер-сепаратор;

Трубки для вдавливания в подшипник. Внутренний диаметр около 35 мм.

Видео:Люфт подвесного подшипника мазда 3 BK 2008Скачать

Люфт подвесного подшипника мазда 3 BK 2008

Подробная инструкция, как удалить промежуточный вал

  1. Перед тем, как поднять машину, нужно избавиться от заглушки. Контргайка должна быть утоплена. Колесная гайка и колесные болты ослаблены.
  2. Теперь вы можете поднять машину и снять колесо. Откручена гайка в рулевой тяге.
  3. Очень осторожно молотком выдавливаем наконечник изнутри вала.
  4. Теперь следующий шаг — рычаг подвески. В стойке на стабилизаторе откручиваются крепления. Далее снимаем болт в шаровом шарнире.
  5. На суставе есть палец, который нужно выбить. А когда гайка ступицы полностью откручена, можно приступать к вытягиванию карданного вала из ступицы.
  6. Избавьтесь от правого руля в ступице и теперь можете переходить к проушине. Для этого нужно залезть под машину и найти опору вала (так называемую проушину). Откручиваем болты с двух сторон. Теперь вы можете свободно добраться до привода.
  7. Используйте деревянный клин, чтобы отделить шлицевое соединение вала. А теперь с помощью отвертки попробуйте достать защитную шайбу подшипника.
  8. Теперь у вас есть доступ к подшипнику. Чтобы снять кронштейн, убедитесь, что стержень находится в центре губки в тисках или деревянных брусках.
  9. Ударьте молотком по торцу коленчатого вала. Это снимет его с кронштейна.
  10. Теперь шариковый подшипник также был устранен. В этом случае потребуется еще одна оправка диаметром шестьдесят миллиметров.

См. Также: статью Крестовина карданного вала 2121

Следите за тем, чтобы на краях деталей и в канавках не появлялись зазубрины.

Видео:замена подвесного подшипника правого привода на маздеСкачать

замена подвесного подшипника правого привода на мазде

Снимаем и меняем подшипник

Чтобы снять шарикоподшипник с пескоструйного вала, вам понадобится сепаратор и, возможно, трехточечный съемник.

Также можно использовать две металлические пластины. Или воспользуйтесь тисками.

Прежде чем приступить к установке подвесного подшипника в MAZDA 3, необходимо нанести смазку, то есть машинное масло. Посадочная поверхность шлифуется наждачной бумагой и затем смазывается.

Если вы не используете пресс для вставки шарикового подшипника, вам нужно будет определить вал на тисках, вкрутить подшипник в вал. Теперь трубка надевается и деталь прижимается ударом.

Затем заслонку нужно прижать к верхней части подшипника. Это действие можно выполнить с помощью экстрактора чашек. Или используйте метод тисков, как описано выше.

После того, как держатель уже установлен, замените стопорное кольцо и все крышки. И тогда проволочное дерево устанавливается на место.

Кроме того, мы рекомендуем заменять сальник и защитный колпачок в коробке передач одновременно.

Вы успешно заменили подшипник промежуточного вала коробки передач.

Видео:мазда 3 правая сторона замена шрус трипоид подшипник ремонтСкачать

мазда 3 правая сторона замена шрус трипоид подшипник ремонт

Как выбрать подшипник для КПП

Разработчики автомобиля MAZDA 3 использовали закрытый радиальный подшипник. Он имеет щитки, покрытые смазкой изнутри.

Подшипники с этой маркировкой изготавливаются разными производителями. Это как российские, так и зарубежные художники. Чтобы выбрать наиболее оптимальный вариант, вам потребуется сделать анализ, цены, отзывы. Наличие этого ассортимента в вашем городе также имеет большое значение.

Для автомобиля MAZDA 3 мы рекомендуем следующие шариковые подшипники трансмиссии:

  1. Продукция военно-промышленного комплекса (ВПП) — Россия.
  2. Немецкий FAG.
  3. Из Швеции — SKF.

Видео:Замена подвесного подшипника "на коленке". Mazda 626Ge.Скачать

Замена подвесного подшипника "на коленке". Mazda 626Ge.

Несколько рекомендаций для успешного ремонта

  1. Особого внимания заслуживают слоты, относитесь к ним очень осторожно.
  2. Всегда проверяйте наличие жира. Для этого нужно перед установкой изменяемого элемента вскрыть пломбу.
  3. При снятии сборки обращайте внимание на степень износа тормозных дисков. А также в каком состоянии находятся шаровая опора и рулевая тяга.
  4. Мы рекомендуем покупать запчасти в солидных магазинах, а не на спонтанных рынках.
  5. Тщательно проверьте герметичность подшипникового узла.

Видео:Мазда 3.Как убрать люфт правой внутренней гранаты.Скачать

Мазда 3.Как убрать люфт правой внутренней гранаты.

Видео: Меняем подшипник КПП промежуточного вала в автомобиле Мазда 3 самостоятельно

Один источник
