3.6.10. Снятие и установка форсунок

Неисправные форсунки могут вызвать серьезную детонацию в двигателе и, как следствие, повреждение подшипников. При появлении этих симптомов запустите двигатель на холостом ходу и одну за другой ослабьте накидные гайки линии впрыска. Если при ослаблении накидной гайки стук исчезает, это указывает на неисправность соответствующей форсунки.

Неисправную форсунку можно определить последовательным ослаблением накидных гаек и на высоких оборотах (при прогреве двигателя). Если после ослабления накидной гайки скорость не меняется, это указывает на неисправность соответствующей форсунки. Форсунку можно проверить с помощью манометра. (Работа в мастерской; необходимое давление впрыска: 135 бар).

Первые признаки неисправности форсунки выглядят следующим образом:

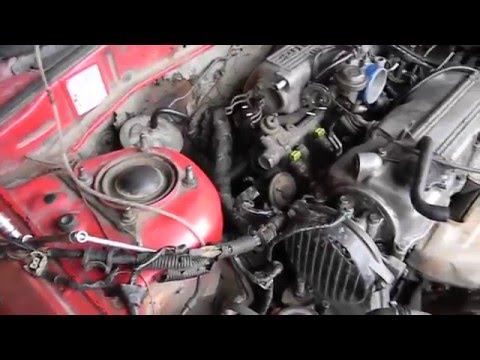

Видео:Снятие и Чистка бензиновых форсунок (Mazda 626)Скачать

  — ложные возгорания;
  — детонация в одном или нескольких цилиндрах;
  — перегрев мотора;
  — снижение мощности двигателя;
  — чрезмерно мощный черный выхлоп;
  — повышенный расход топлива.

Снять со счета

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный заземляющий провод от аккумуляторной батареи.
Предупреждение Это очищает содержимое электронных запоминающих устройств, таких как ЗУ неисправностей двигателя или радиокод. Перед отключением аккумулятора прочтите подраздел 2.11.
2. Тщательно очистите внешнюю поверхность впрыскивающего и обратного трубопроводов с помощью моющего средства или дизельного топлива.
	3. Снимите нагнетательные трубопроводы целиком, для чего ослабьте накидные гайки (указанные стрелками) на насосе и на форсунках.
Предупреждение Не нарушайте кривизну труб.
4. Снимите форсунки и отложите их в том же порядке, в котором они будут установлены.
Предупреждение Грязь не должна попадать в камеру сгорания через отверстия форсунок.
5. Каждое отверстие содержит одну волнистую шайбу и одну шайбу, которые необходимо заменить.
6. Иглы форсунки не должны иметь точек прокола или неровностей. Удалите нагар с форсунок деревянной лопаткой.

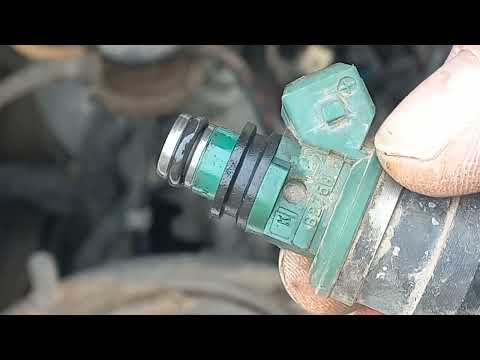

Предупреждение Видео:чистка форсунок на мазде 626 2,0Скачать Никогда не используйте нить, напильник или наждачную бумагу для чистки сопла и иглы сопла. Не смешивайте детали разной формы.

Установка
Предупреждение

Соблюдайте монтажное положение.

Чрезмерное затягивание сопел может привести к их деформации и, как следствие, вызвать заедание иглы или другое повреждение.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установите форсунки (2) и затяните с моментом 65 Н. Установите 4 шайбы с новой волной (4) и шайбы (3).
	2. Установите впрыскивающие трубки, затяните накидные гайки с моментом 25 Нм.
3. Установите возвратные топливопроводы с новыми прокладками и затяните гайками с усилием 30 Нм.
4. На всех форсунках слегка ослабьте накидные гайки топливных трубок.
5. Провернуть двигатель стартером до тех пор, пока топливо не потечет из линий впрыска. Закрепите топливопроводы с предписанным моментом затяжки.
6. Установите глушитель воздуха и канал резонатора.
7. Подсоедините кабель отрицательного груза к аккумуляторной батарее.
8. Если есть часы, установите время и установите код безопасности радиоприемника.
