Топливный фильтр Mazda 3 BK

Mazda 3 BK имеет электрический роторный топливный насос. В состав модуля, установленного в топливном баке, помимо насоса, входят: датчик уровня, регулятор давления, фильтры тонкой и грубой очистки топлива. Максимальное давление, развиваемое насосом, составляет 4,8-5,6 кгс / см2, а в режиме холостого хода — 3,65 кгс / см2. Насос надежен — без обслуживания и ремонта работает до 200 тысяч км пробега при условии заправки качественным бензином.

Если у вас возникли проблемы, эта статья вам поможет.

Видео:ЗАМЕНА БЕНЗОНАСОСА И ФИЛЬТРА (МАЗДА 3)Скачать

ЗАМЕНА БЕНЗОНАСОСА И ФИЛЬТРА (МАЗДА 3)

Характерные признаки, указывающие на неисправность топливного насоса

знаки

При работе двигателя можно определить неисправность топливного насоса. Основные признаки следующие:

  • Затрудненный запуск двигателя: если коленчатый вал вращается вместе со стартером более 10 секунд, двигатель не запускается.
  • Снижение мощности Mazda 3 BK: Частота вращения коленчатого вала уменьшается с увеличением.
  • Плавающая скорость на холостом ходу.
  • Шум и гул в бензобаке.

насос

Причинами неисправности топливного насоса Мазда 3 ВК, чаще всего, являются: загрязнение фильтров, нарушение электрических контактов, механический износ деталей, нарушение герметичности клапанов поплавка и регулятора давления.

Видео:Основные признаки и причины неисправности бензонасосаСкачать

Основные признаки и причины неисправности бензонасоса

Артикулы элементов топливной системы Мазда 3

Оригинальный каталожный номер топливного модуля для Mazda 3 BK — ZY081335XH. Его аналоги:

  • BOSCH 0-986-580-951
  • БЫЛ 77-52-38
  • МЯСО И ДОРИЯ 77-143-1
  • AIRTEX E-10-811-M

топливо Топливный насос MAZDA Mazda 3 (BK) ZY081335XH (Ссылка на источник фото)

Детали топливных насосов для Mazda 3 BK:

  • ДЕЛОН А-555-ФМ-1597
  • Патрон ПФП-573
  • КРАУФ КР-1111-П
  • WAS 77-0191

крауф Топливный насос для Mazda 3 BK KRAUF KR-1111-P (Ссылка на источник фото)

Коды фильтров тонкой очистки:

  • ПАТРОН PFP-482
  • JD JDF-0062
  • ЗЕЛЕНЫЕ ФИЛЬТРЫ IK-0133
  • JS ASAKASHI FS-25004

асакаши Топливный фильтр Asakashi FS25004 (Ссылка на источник фото)

Фильтр грубой очистки (сетку) можно мыть.

Видео:Mazda 3 Бензонасос Замена фильтра и сеткиСкачать

Mazda 3 Бензонасос Замена фильтра и сетки

Замена топливного насоса Мазда 3 БК

замена (Ссылка на источник фото)

Для замены элементов топливной системы, находящихся в топливном баке Mazda 3 BK, его необходимо снять. Да, поменять детали можно, не снимая емкости с бензином, но тогда придется расширять отверстие, расположенное под сиденьем второго ряда. Им придется разрезать тело. Но мы пойдем по инструкции.

Снижение давления в системе питания

После выключения двигателя Mazda 3 BK давление в топливной системе поддерживается в течение 5-6 часов. Давление сбрасывается в следующем порядке:

  • Выключите зажигание.
  • Отсоедините отрицательный провод от аккумуляторной батареи.

Безымянный

  • Снимите предохранитель No. 24 для топливного насоса Mazda 3 BK в блоке моторного отсека.
  • Подключите кабель к клемме аккумулятора.
  • Запустить двигатель. После выработки бензина и выключения двигателя выключите зажигание.

Замена трубопроводов топливной системы производится по результатам визуального осмотра и проверки на герметичность.

Снятие заднего сидения Мазда 3 БК

Подушка заднего сиденья имеет три кронштейна, два из которых вставляются в зажимы, приваренные к полу салона, а третий фиксирует подушку в центре задней части. Чтобы снять сиденье Mazda 3 BK, вам не понадобится инструмент — просто приподнимите передний край подушки и отцепите фиксаторы.

удаление (Ссылка на источник фото)

Установка заднего сиденья производится в обратной последовательности — нужно вставить кронштейны в зажимы и прижать до щелчка.

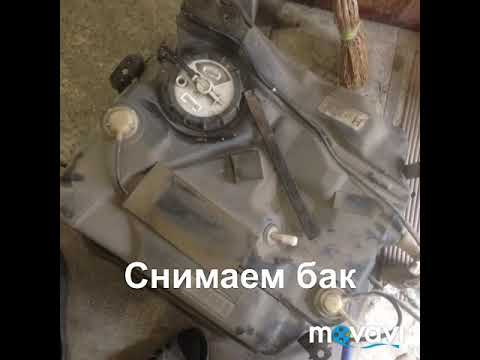

Снятие бензобака Mazda 3 BK

Топливный бак не подлежит ремонту, так как он пластиковый. Дверца доступа к топливному модулю невелика для снятия. Разборка бака необходима для замены топливного насоса. Перед снятием необходимо прокачать бензин до минимального уровня. Рекомендуется проводить работы на автомобильном подъемнике.

Порядок работы следующий:

  • Подготовьте набор ключей, плоскогубцы, отвертки.
  • Отвинтите 4 винта крышки люка доступа, снимите крышку.

фото1 (Ссылка на источник фото)

  • Отцепить хомуты, отсоединить разъем топливного насоса.
  • Отсоедините топливопроводы от шлангов Mazda 3.
  • Откручиваем две гайки адсорбера, отсоединяем паропроводы.

фото2

  • Ослабьте хомут, снимите заправочную трубку Mazda 3 BK.

фото3

  • Откручиваем гайки крепления защитного экрана глушителя к хомуту бачка, снимаем поршень.
  • Снимите защитный экран, открутив крепежные болты.
  • Установите держатель под бензобак. Снимите болт, крепящий хомут бака к корпусу спереди, затем два болта сзади.

фото5

  • Снимите шланг наливного шланга с наливного шланга.
  • Снимаем держатель, опускаем бак Mazda 3 BK.

Бачок устанавливается в обратной последовательности. После установки и заправки необходимо проверить герметичность соединений топливного бака.

Замена топливного насоса Мазда 3 BK

Топливный насос неразборный, запчасти не поставляются, поэтому в случае неисправности необходимо заменить весь насос, как написано в инструкции.

Работа выполняется в следующем порядке:

  • Открутите стопорное кольцо модуля. При отсутствии специального ключа применяют молоток и деревянную выколотку.
  • Вытаскиваем топливный модуль Mazda 3 BK, сливаем бензин.

фото1

  • Снимите уплотнительное кольцо бензобака. Рекомендуется заменить его новым.
  • Отметьте расположение проводов.
  • Отсоедините зеленый и желтый кабельные наконечники от клемм модуля.
  • Наденьте датчик уровня на задвижку и снимите его.
  • Затяните 4 фиксатора, снимите нижнюю крышку модуля.

фото3 Чтобы снять нижнюю крышку, нажмите на защелки плоской отверткой.



фото4 Снимите колпачок.

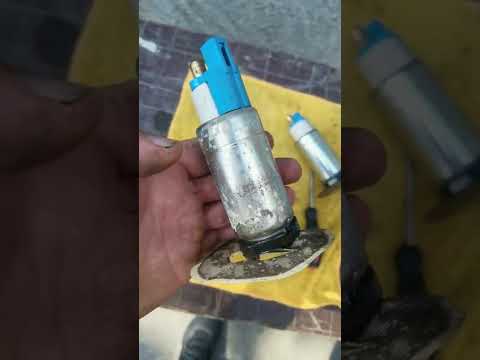

  • Снимите помпу с модуля, отсоедините колодку проводов от разъема, освободив защелку.

фото5

  • Снимите резиновый зажим и сетку фильтра.

фото6

  • Соберите и установите модуль в обратном порядке.

фото7

Замена топливного насоса автомобиля Мазда 3 ВК требует большого объема работ, поэтому рекомендуется заменить фильтры, прокладки, шланги, хомуты, чтобы не возвращаться к этой процедуре.

Видео:Замена топливного фильтра (в баке), Mazda 3Скачать

Замена топливного фильтра (в баке), Mazda 3

Заключение

Стоимость оригинального бензонасоса (топливного модуля) для Mazda 3 BK составляет ± 17000 рублей, китайский аналог можно приобрести за 7000 рублей. Если у вас есть гараж, инструменты и навыки ремонта автомобилей, вы можете сделать замену самостоятельно. Хороший вариант — доверить работу профессионалам. Цена вопроса 3000 руб. Есть над чем подумать.
