Кроссовер Mazda CX-7 выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах, в основном с бензиновыми двигателями объемом 2,3 и 2,5 литра. За это время модель обновили один раз. В этой статье мы подробно рассмотрим описание предохранителей и реле Mazda cx7 с блок-схемами и фото-примерами исполнения. Обратите внимание на предохранитель прикуривателя и омывателя фар.
Функция предохранителей и реле в блоках может различаться в зависимости от года выпуска и уровня электрооборудования. Проверьте схемы защитного покрытия.

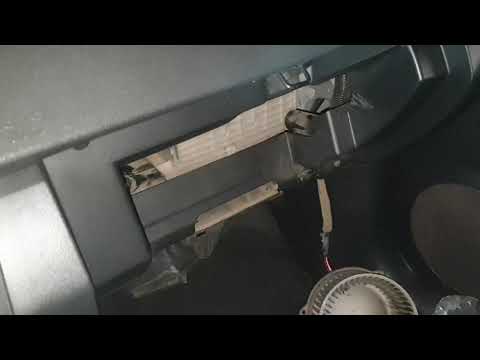

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Блок в салоне
Он расположен в нижней части панели приборов со стороны водителя, за защитной крышкой. Потяните крышку на себя, чтобы получить доступ.
Вариант 1
Фото — схема
Описание
| 1 | 15А OUTLET 1 — Дополнительная розетка в салоне, прикуриватель |
| 2 | 15A OUTLET 2 — Дополнительная электрическая розетка в багажнике |
| 3 | 7,5А П.МИР — Зеркало с электроприводом |
| 4 | WIPER 30A — Очиститель и омыватель ветрового стекла |
| 5 | 7.5A M.DEF — Зеркало с подогревом |
| 6 | 7,5А ENG BAR 3 — Расходомер воздуха, клапан EGR |
| 7 | 15A P.WIND — Стеклоподъемник с электроприводом |
| восемь | 7.5AA / B — Пассивная система безопасности, подушки безопасности |
| девять | ДВИГАТЕЛЬ 15А — Система управления двигателем |
| 10 | METRO 10A — Панель приборов |
| одиннадцать | 5A BBS — Здание охраны |
| 12 | КОМНАТА 15А — Внутреннее освещение, Аудиосистема |
| 13 | Бронировать |
| 14 | 10A ILLUMI A / C — Освещение приборной панели |
| 15 | SEAT 20A — Сиденье с подогревом |
| 16 | 10А А / С — Кондиционер |
| 17 | 10А R.WIP — Стеклоочиститель и омыватель заднего стекла |
| 18 | 10А R.FOG — Фонарь противотуманный задний |
Предохранители с номерами 1 и 2 на 15 А отвечают за работу прикуривателя.
Вариант 2
Схема
Обозначение предохранителя
| 1 | 30A P.WIND2 — Стеклоподъемник с электроприводом |
| 2 | 15А OUTLET 1 — Дополнительная розетка в салоне, прикуриватель |
| 3 | 7,5А П.МИР — Зеркало с электроприводом |
| 4 | 15А ВЫХОД 2 — Дополнительная электрическая розетка |
| 5 | Бронировать |
| 6 | WIPER 30A — Очиститель и омыватель ветрового стекла |
| 7 | 7.5A M.DEF — Зеркало с подогревом |
| восемь | 7,5А ENG BAR 3 — Расходомер воздуха, клапан EGR |
| девять | 15A P.WIND — Стеклоподъемник с электроприводом |
| 10 | 7.5AA / B — Расширенная система пассивной безопасности, подушка безопасности |
| одиннадцать | ДВИГАТЕЛЬ 15А — Система управления двигателем |
| 12 | 15А СЧЕТЧИК — Панель приборов |
| 13 | 10A ILLUMI — Освещение приборной панели |
| 14 | КОМНАТА 15А — Аудиосистема, верхнее внутреннее освещение |
| 15 | SEAT 20A — Сиденье с подогревом |
| 15 | R.FOG — Задний противотуманный фонарь |
| 16 | 10A A / C — Кондиционер |
| 16 | СИРЕНА — Охранная сигнализация |
| 17 | SEAT 20A — Сиденья с подогревом |
| 18 | 10A A / C — Кондиционер |
| 19 | 10А R.WIP — Стеклоочиститель и омыватель задний |
В этом варианте за прикуриватель по схеме отвечают предохранители под номерами 2 и 4 на 15А.
Видео:Проверка предохранителей на авто без их извлечения.Скачать
Блок под капотом
Под капотом Mazda cx 7 находятся два блока: (1) главный блок предохранителей и реле и (2) дополнительный блок реле.
Главный блок
Чтобы получить доступ к устройству, поднимите защитную крышку.
Фото — пример
Схема
Цифры от 1 до 6: группа предохранителей в виде предохранителя. На фото он закрыт крышкой.
Назначение предохранителей 1
| 1 | 40A IGN2 — Система зажигания |
| 2 | 40A BLOWER — Электродвигатель вентилятора |
| 3 | 60А БТН — Защита различных электрических цепей |
| 4 | FAN 40A 2 — Вентилятор радиатора |
| 5 | 40A IGN1 — Система зажигания |
| 6 | 40A FAN1 — Вентилятор радиатора |
| 7 | 40A P.SEAT — Сиденье с электроприводом |
| восемь | 30A INJ — Система впрыска топлива |
| девять | КРЫША 20А — Люк в крыше |
| 10 | 30A BOSE — аудиосистема Bose |
| одиннадцать | ДВИГАТЕЛЬ 30А — Система управления двигателем |
| 12 | 20А D.LOCK — Замки с электроприводом |
| 13 | 30A P.WIND — Электрические стеклоподъемники |
| 14 | FUEL PUMP 30A — Топливный насос |
| 14 | 40A IG KEY2 — Система зажигания |
| 15 | 40А АБС1 — АБС |
| 16 | 20А АБС2 — АБС |
| 17 | 7.5A DSC — система DSC |
| 18 | 20А FOG — Противотуманная фара |
| 19 | 30A DEF — Обогрев заднего стекла |
| ветры | 15A TNS — Габаритный свет, освещение номерного знака, свет системы доступа |
| 21 год | 10A A / C — Кондиционер |
| 22 | 20A ETC — Датчик положения педали акселератора |
| 23 | 15A H / LH1 — Регулировка угла наклона фар |
| 24 | 15А ДХО — дневные ходовые огни |
| 25 | 15A H / L LO RH — Правая фара ближнего света |
| 26 год | 15А H / L LO LH — Левая фара ближнего света |
| 27 | 7,5А ENG BAR 2 — РСМ (модуль распределения питания) |
| 28 год | 10A ECM — система управления двигателем |
| 29 | 15А ENG BAR 1 — Расходомер воздуха, клапан EGR |
| тридцать | 20А RWIND2 — Стеклоподъемники с электроприводом |
| 31 год | 10А STOP — Стоп-сигналы |
| 32 | 20А РОГ — Звуковой сигнал |
| 33 | 25A ENGB + — PCM (модуль распределения питания) |
| 34 | 10А ОПАСНОСТЬ — Сигнальные огни, указатели поворота |
Назначение предохранителей 2
| 1 | АСУ ТП — Система предаварийной безопасности |
| 2 | 40A BLOWER — Электродвигатель вентилятора |
| 3 | FUEL PUMP 30A — Топливный насос |
| 4 | FAN 40A 2 — Вентилятор радиатора |
| 5 | 40A IG KEY1 — Система зажигания |
| 6 | 40A FAN1 — Вентилятор радиатора |
| 7 | 30A P.SEAT (D) — Сиденье водителя с электроприводом |
| восемь | 30A INJ1 — Система впрыска топлива |
| девять | P.SEAT — пассажирское сиденье с электроприводом |
| 10 | 30A BOSE — Аудиосистема |
| одиннадцать | 30 ДВИГАТЕЛЬ — Система управления двигателем |
| 12 | 20А D.LOCK — Замки с электроприводом |
| 13 | 30A P.WIND — стеклоподъемники с электроприводом |
| 14 | 40A IG KEY2 — Система зажигания |
| 15 | 40А АБС1 — АБС |
| 16 | 20А АБС2 — АБС |
| 17 | DSC — система стабилизации автомобиля |
| 18 | 20A H / L / CLEAN / ROOF — Очиститель фар |
| 19 | 30A DEF — Обогреватель заднего стекла |
| ветры | 15A TNS — Габаритный свет, освещение номерного знака, свет системы доступа |
| 21 год | 10A A / C — Кондиционер |
| 22 | ПРИЦЕП 20A / TCM — TCM |
| 23 | 15А HEAD HI RH — Правая фара дальнего света |
| 24 | 15А HEAD HI LH — Левая фара дальнего света |
| 25 | 15А HEAD LO RH — Правая фара ближнего света |
| 26 год | 15А HEAD LO LH — Левая фара ближнего света |
| 27 | 20A ETC — Датчик положения педали акселератора |
| 28 год | 7,5А ENG BAR 2 — РСМ (модуль распределения питания) |
| 29 | 10A ECM — система управления двигателем |
| тридцать | 10A INJ1 — Система впрыска топлива |
| 31 год | 15А ENG BAR 1 — Расходомер воздуха, клапан EGR |
| 32 | 15А FOG — Противотуманный свет |
| 33 | 10А STOP — Стоп-сигналы |
| 34 | 20А РОГ — Звуковой сигнал |
| 35 год | 25A ENGB + — PCM (модуль распределения питания) |
| 36 | 10А ОПАСНОСТЬ — Сигнальные огни, указатели поворота |
Предохранитель № 18 отвечает за омыватель фар.
Описание реле
| R4 | Реле обогрева заднего стекла |
| R5 | Реле управления лампами освещения |
| R6 | Электропроводное реле |
| R7 | Реле фар |
| R8 | Реле фонарей заднего хода |
| R9 | Реле топливного насоса |
| R10 | Реле стартера № 2 |
| R11 | Реле вентилятора охлаждения №2 |
| R12 | Реле вентилятора |
| R13 | Реле контроля скорости топливного насоса |
| R14 | Реле форсунки |
| R15 | Реле стартера № 1 |
| R16 | Главное реле |
| R17 | Реле вентилятора охлаждения №1 |
Блок с реле
Схема
Расшифровка
- Реле заднего противотуманного света
- Реле противотуманных фар
- Реле кондиционера
- Реле звукового сигнала
- Реле стоп-сигнала
На этом мы заканчиваем, и если вам есть что добавить, мы будем рады прокомментировать.
