Ограничитель хода дверей Мазда СХ-5

Ограничитель хода дверей Мазда СХ-5 Ошибки и ремонт автомобилей

Если со временем задние двери перестали фиксироваться в среднем или открытом положении, то значит пришло время ремонта или замены ограничителей задних дверей.

ограничитель

Ремонтируем или заменяем задние ограничители хода дверей у Мазда СХ-5

Если со временем задние двери перестали фиксироваться в центральном или открытом положении, пора отремонтировать или заменить защелки задних дверей.

Причина неисправности: зажимы сделаны из пластика и подвержены износу, поэтому они задевают друг друга и перестают стягивать шток.

Инструменты и материалы для работы:

1. Ограничитель ВАЗ 2110. Артикул: 21100-6106082-00. Цена от 150 руб. / Шт
2. Оригинальный ограничитель. Каталожный номер: КД53-72-270А. Цена от 1500 об / мин
3. Ролики — оригиналы
Артикул: MAZDA GJ6A-68-AB1.
Артикул: MAZDA GJ6R-68-ABX — с прокладкой против скрипа.
или
4. Ролики не оригинальные.
Артикул: Masuma KJ-318 или аналогичный.
5. Бокорезы или кусачки
6. Плоскогубцы
7. Нож
8. Эмери
9. Отвертка с плоским жалом
10. Крестовая отвертка
11. Головка или ключ на 10. Открутить динамик и ограничитель хода двери

Способы ремонта.

1. Гарантийный ремонт у официального дилера. Для автомобилей на гарантии.
2. Отремонтируйте у официального дилера или на СТО.
3. Авто покупка оригинальной запчасти и ее замена в гаражных условиях (дом.
4. Ремонт ограничителя хода крышки багажника с разборкой и заменой изношенных деталей пластиковым ремкомплектом.
5. Ремонт ограничителя хода задней двери с разборкой и заменой изношенных деталей на аналогичные моделей ВАЗ 2110.

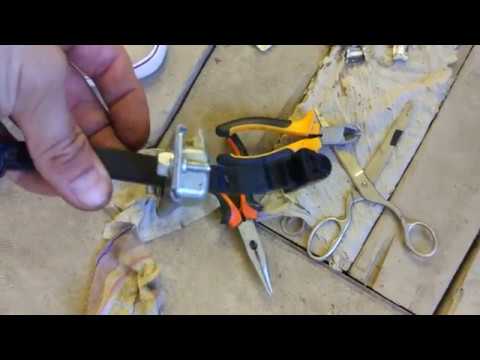

Видео:Никогда не смазывай ограничители двери своего автомобиля пока не посмотриш это видеоСкачать

Никогда не смазывай ограничители двери своего автомобиля пока не посмотриш это видео

По первым двум пунктам пояснений не требуется.
3 балла: заменяем деталь
шаг 4: заменяем изношенные детали на детали из ремкомплекта. Ничего не нужно менять.
статья 5 — самая дешевая, но требует времени и ремонта.

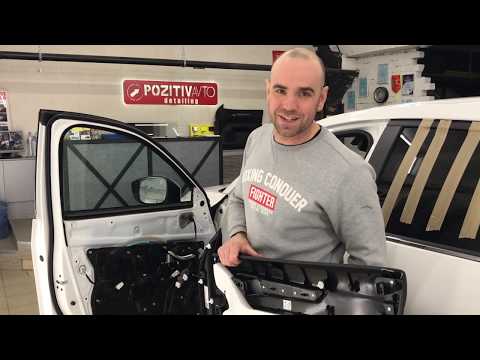

Снятие облицовки задних дверей.

Чтобы сменить ограничения, нужно к ним «приблизиться». Для этого снимаем дверную карту (обшивку.

облицовка-двери

— Потяните ручку открывания двери на себя. Под ручкой пластиковый колпачок; мы видим в нем технологическую пустоту. Вставьте в этот паз кончик отвертки с плоским шлицем или воспользуйтесь предметом подходящей формы.

заглушка-ручки-двери

победил

Чтобы при работе не поцарапать поверхность покрытия, оберните стержень отвертки по металлу мягкой тканью. Придется немного «подоткнуть» заглушку и можно будет вынуть. Под заглушкой есть винт, откручиваем крестовой отверткой.

ручка-Двери

Видео:Как починить ограничитель двери MAZDA CX5Скачать

Как починить ограничитель двери MAZDA CX5

винт-ручки-двери

В нише подлокотника такой же винт. Снимаем декоративную резиновую накладку, откручиваем ее.

снимаем-обличковку

Начните снимать лайнер. Не сильные, но резкие схватки, снизу бока потяните на себя и оторвите зажимы. Когда лайнер освободится, поднимитесь снизу вверх.

обличовка-снята

Обивка задней двери удерживается на месте 8 защелками. Съемные упоры. После снятия крышки отсоедините защелки от разъемов, в которые они установлены. Заранее заказывайте новые защелки, чтобы был запас на замену поврежденных при снятии обшивки двери.

двери-без-облички

Освободив пластиковую накладку от зажимов, не спешите снимать ее с двери. Он также удерживается обшивкой с ручкой открывания двери и тросами с разъемами электрического стеклоподъемника.
Вытяните корпус ручки из обивки и отсоедините разъем стеклоподъемника. Теперь обшивку двери можно отложить в сторону.

Замена ограничителей хода задней двери

Сняв кожух, отсоедините разъем кабеля динамика. Затем открутите болты крепления динамика и снимите их (потяните на себя).

Видео:MAZDA CX5: полный обзор установки ремкомплекта автодверей ✅Скачать

MAZDA CX5: полный обзор установки ремкомплекта автодверей ✅

ниша

ограничитель

Ниша динамика понадобится, чтобы протянуть через нее ограничитель. Откручиваем колпачок. Крепится к стойке с помощью болта и двух болтов на двери. Рукой через нишу динамика вытяните ограничитель открывания дверцы.

ограничитель-снимать

ограничитель-новый

Возьмите новый оригинальный ограничитель двери и прикрутите его в обратном порядке. Установите динамик. Заменить неисправные фиксаторы двери и установить обшивку. Не забудьте соединить разъемы электрическими кабелями.

облицовка-установка

Ремонт ограничителей хода задней двери.

Метод первый.

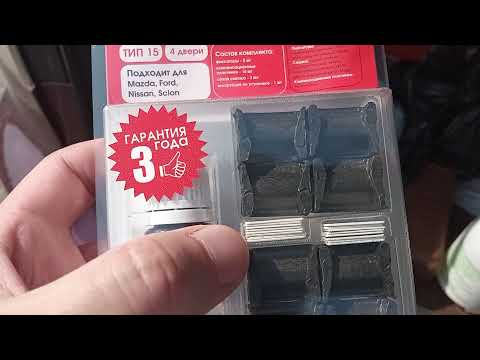

Ремонтируем с помощью «Ремкомплектов на ограничитель двери Mazda CX-5 (задние двери, тип 15) 2001-2016».

Ограничитель хода дверей Мазда СХ-5

1. Снимите обивку двери. Снимите ограничитель хода двери, отвернув три болта крепления ограничителя, и снимите его с двери.

Видео:Ремонт ограничителей дверей без затрат (Омск)Скачать

Ремонт ограничителей дверей без затрат (Омск)

Ограничитель хода дверей Мазда СХ-5

2. Откройте четыре скобы и снимите крышку.

Ограничитель хода дверей Мазда СХ-5

Ограничитель хода дверей Мазда СХ-5

3. Снимите втулки и эластичные вставки.

Ограничитель хода дверей Мазда СХ-5

Ограничитель хода дверей Мазда СХ-5

4. Вставьте новые наушники и наденьте их. Установите зажимы внутрь скругленной частью. Поместите язычок сбоку крышки.

Ограничитель хода дверей Мазда СХ-5

Видео:Функция Mazda о которой мало кто знаетСкачать

Функция Mazda о которой мало кто знает

Ограничитель хода дверей Мазда СХ-5

Перед сборкой удалите грязь с поверхности штока. Соберите на узкой части стебля.

Ограничитель хода дверей Мазда СХ-5

5. Согните скобы плоскогубцами или молотком. Установите ограничитель хода в дверь, закрепите тремя болтами и смонтируйте обшивку двери.

Метод второй
Ремонтируем с помощью запчастей упор хода задней двери ВАЗ-2110.

Уберите десятки дверных упоров. Отсоедините 4 металлических скобы от корпуса и снимите крышку.
Снимаем оригинальные ремни. Будьте осторожны, открывая зажимы, чтобы не сломать их.
Хомуты ВАЗ, больше и шире оригинальных, в корпус не влезают.

Клеммы нужно переделать.

Отшлифуйте стороны пластиковых корпусов зажимов. Размер 21мм.

stochit-Torcy

Отшлифуйте металлическую булавку до такого же размера. 21мм.

Видео:ТОП 5 проблем при установке ремкомплекта ограничителей дверейСкачать

ТОП 5 проблем при установке ремкомплекта ограничителей дверей

сточит-штырь

Отрежьте резиновые прокладки до 21 мм.

подрезать-распорки

Отшлифовать резиновые проставки с торца на 1-1,5 мм. Иначе они не войдут в здание

stochit-Torec

Для удобства сборки сначала затяните корпус с крышкой болтами крепления защелки, отогните антенны крепления крышки и открутите болты крепления. Установите фиксатор на место, выполнив действия по снятию фиксатора в обратном порядке.
